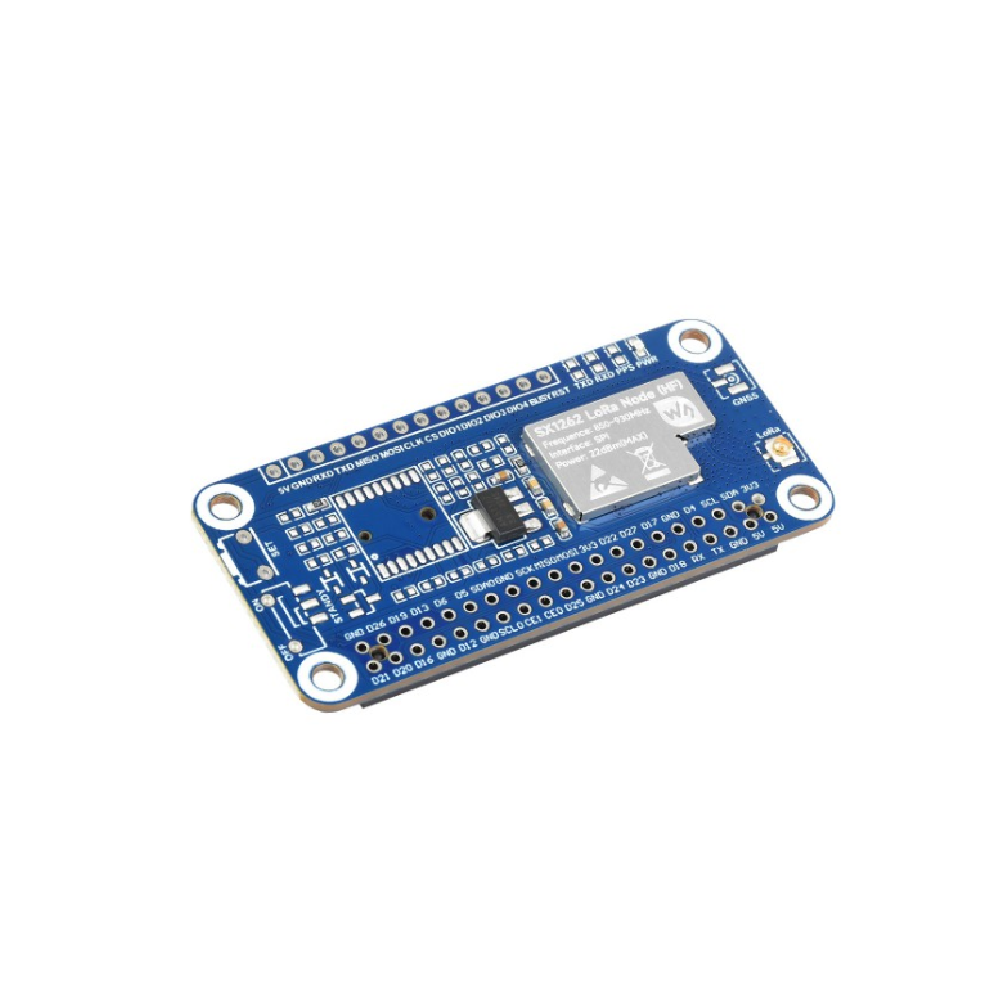

Placa de Expansión LoRaWAN SX1262 para Raspberry Pi

Esta serie de productos son módulos LoRa que utilizan la nueva generación de chip RF SX1262, con características de larga distancia de comunicación y una fuerte capacidad anti-interferencias. Adecuado para redes de banda de frecuencia sub-GHz, y está disponible en versiones de banda LF (410~510MHz) o HF (850~930MHz). Combinado con una pasarela LoRa, puede conectarse a servidores como TTN para construir una red LoRaWAN. Además de la versión básica LoRaWAN, también ofrece función opcional de posicionamiento GNSS con soporte GPS/BD. Características comunes: Conector GPIO estándar de Raspberry Pi de 40 pines, compatible con placas de la serie Raspberry Pi La nueva generación de la SX1262 tiene una mayor eficiencia energética y mayor distancia de transmisión que la SX1278 Adecuado para la banda Sub-GHz, combinado con la pasarela, puede conectarse rápidamente a un servidor en la nube como TTN para construir una red LoRaWAN La versión GNSS incluye: Módulo L76K integrado con soporte GPS/BD, proporciona información precisa de reloj y ubicación para el módulo node Soporte de celda de botón integrado, compatible con celda recargable ML1220, para preservar la información de efemérides y los arranques en caliente 4 indicadores LED a bordo para el estado de funcionamiento del módulo Incluye recursos de desarrollo online y manual (ejemplo en C)   Módulo LoRa con chip RF SX1262, adecuado para redes en banda sub-GHz   SX1262 868/915M LoRaWAN/GNSS HAT Adecuado para banda HF, viene con antena magnética CB, antena GPS y cables adaptadores IPEX (2PCS)   Especificaciones   Parámetros de LoRa RF Chip SX1262 Banda de frecuencia LF: 410 ~ 510MHz HF: 850 ~ 930MHz Modulación LoRa / (G)FSK Tasa de datos LoRa: 0,018 ~ 62,5 Kbps (G) FSK: 0,6 ~ 300 Kbps EMIT PODER 22dBm@3,3V Factor de expansión SF7 ~ SF12 Voltaje de funcionamiento 3,3V Consumo de corriente del módulo corriente de emisión: 107mA@22dBm corriente de recepción: 5.3mA@125KHz Bus de comunicación SPI Temperatura de funcionamiento 0 ~ 50°C INTERFAZ Cabecera GPIO de 40PIN Parámetros GNSS Módulo GNSS L76K Tipo GNSS GPS/GLONASS/BDS/QZSS RECEPTOR DE BANDA L1 (canales) 32 Seguimiento ch/72 Adquisición ch A-GNSS Apoyo Sensibilidad a la recepción (ADQUISICIÓN, READQUISICIÓN, SEGUIMIENTO) -148dBm, -160dBm, -162dBm TTFF (HORA DE LA PRIMERA REPARACIÓN) arranques en frío 30s, 5.5 autónomos , con AGNSS PRECISIÓN DE POSICIÓN 2,0 m CEP Precisión de velocidad 0,1 m/s Precisión de aceleración (máx) 0,1 m/s² Tarifa UART Rango: 4800~115200bps Valor predeterminado: 9600bps Tasa de actualización de datos GNSS Máx: 5Hz Valor predeterminado: 1Hz   Definición de pinout ¿Qué hay a bordo? Módulo LoRa SX1262 Módulo GNSS L76K Chip de alimentación 5V a 3,3V LDO GPS MODO STANDY ENCENDIDO/APAGADO APAGADO: apaga STANDY y el GPS funciona normalmente ENCENDIDO: enciende STANDY, el GPS deja de emitir NMEA Pulsa el botón SET para despertar el módulo GNSS en modo de suspensión Conector IPEX 1 del módulo GNSS y conector de antena L76K Conector IPEX 1 del módulo LoRa Conector de antena LoRa Indicador de estado PWR: indicador de alimentación RXD/TXD: UART RX/TX Indicador PPS: Indicador de estado GPS Conector GPIO Raspberry Pi de 40 pines para conectar con placas de la serie Raspberry Pi Módulo LoRa y cabecera de pin de módulo GNSS   Ejemplos de aplicación Control industrial, hogar inteligente y adquisición de datos… Dimensiones del esquema
